在轧钢产线自动化控制系统中，纠偏系统作为保障轧制精度的关键?？椋涠阅苤苯右览涤谝貉褂透椎木苌杓?。油缸缸径作为核心参数，与流量、压力、推力及响应速度构成复杂的多维耦合关系。本文将从理论推导、案例验证及工程实践出发，系统性解析缸径设计的关键技术节点，并提出多维度优化策略。

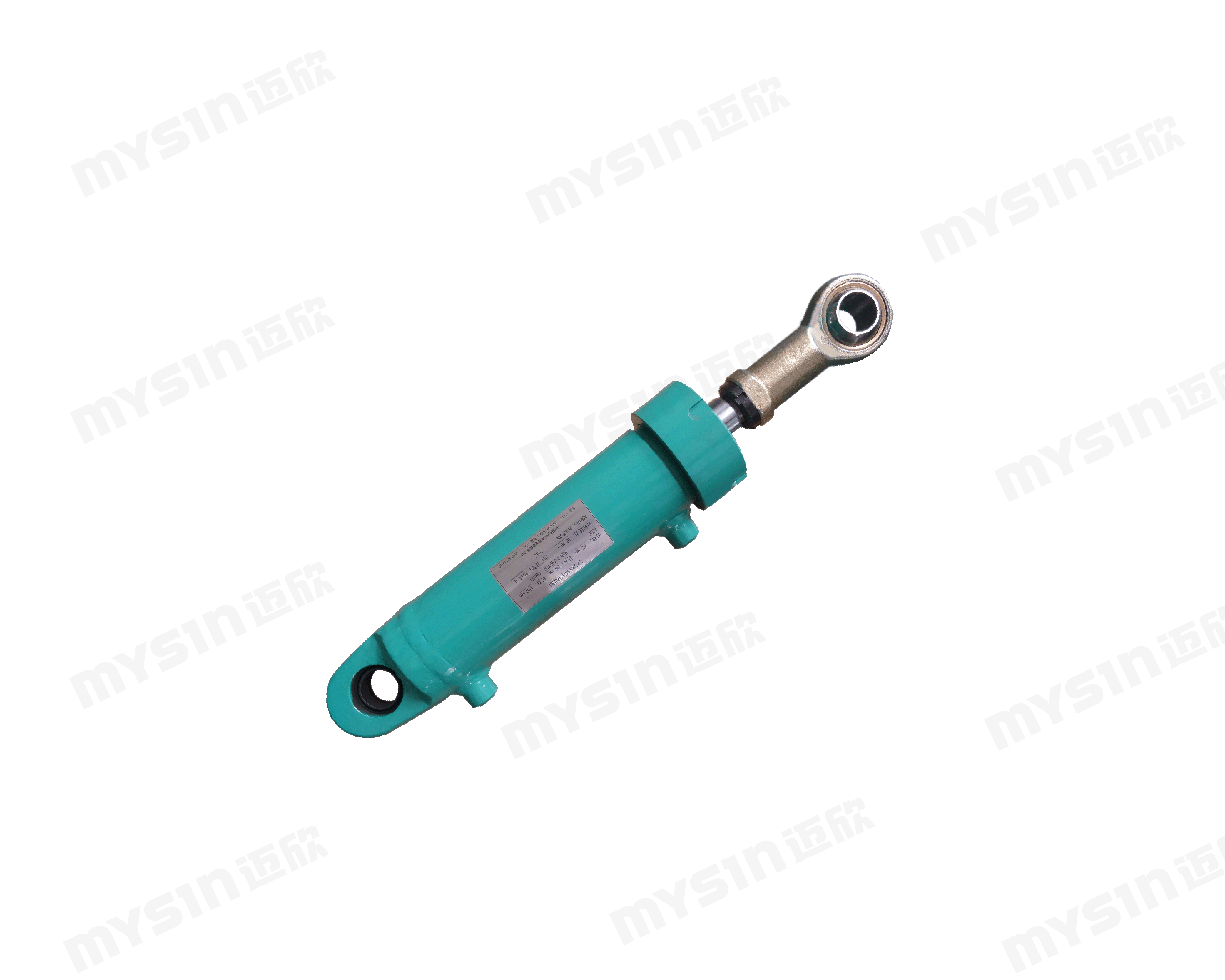

一、缸径与推力的非线性关联机制
根据帕斯卡原理，液压推力与缸径呈平方关系：F = πd2P/4
式中，F为推力，d为缸径，P为系统压力。理论计算表明，当缸径从125mm增至150mm时，推力可从95.5kN跃升至137.3kN（压力12MPa），增幅达43.7%。然而，缸径的过度增大将导致系统质量指数级上升，如某分体式钻机案例中，缸径超规格设计使安装复杂度增加30%。因此，缸径选择应遵循负载匹配原则，即基于纠偏力需求（如轧辊偏移量Δ=±5mm时所需校正力F≥80kN）反推最小可行缸径，避免设计冗余。
二、流量-速度动态平衡的数学表达
流量公式揭示了缸径与运动速度的内在矛盾：v = Q/A
其中，v为活塞速度，Q为流量，A为无杆腔面积（A=πd2/4）。当流量恒定时，缸径增大将导致速度线性下降。实测数据显示，某抓斗起重机纠偏系统采用d=125mm油缸时，30L/min流量对应速度v=0.03m/s；若缸径增大20%，速度将降至0.025m/s，响应滞后时间延长0.15秒。这要求在设计大缸径系统时，必须同步升级伺服阀通径（如从DG4V-3S-2A-M-U-H5-40至更大规格），以确保流量供给能力（如250L/min级需求）。
三、压力-缸径的能耗博弈模型
在恒定推力条件下，系统压力与缸径呈反比关系：P = F/(πd2/4)
当缸径从125mm减至100mm时，所需压力将从12MPa激增至18.75MPa，直接推高泵站能耗。高压系统（P>21MPa）需采用特殊密封材料（如格莱圈+斯特封组合），但会增加摩擦损耗（实测泄漏量增加12%-15%）。动态响应方面，大缸径导致油腔容积增加，压力建立时间延长。实验表明，d=150mm油缸的压力稳定时间较d=125mm延长40%（从0.014秒增至0.02秒），这对高频纠偏场景（如振动沉桩机，响应要求<0.2秒）构成显著制约。
四、响应速度的综合制约因素
油液填充延迟效应：
大缸径系统的油腔容积显著增加，如某连续墙抓斗油缸（d=150mm）容积达0.00168m3，在30L/min流量下，单次填充耗时约3.36秒。这要求在设计长行程纠偏系统时，必须引入流量补偿机制（如蓄能器+恒压泵组合），将流量波动控制在±5%以内。
等效质量惯性滞后：
缸径增大导致活塞组件等效质量上升。仿真显示，当缸径从125mm增至150mm时，活塞当量质量从6kg增至10kg，系统阶跃响应超调量增加15%，稳定时间延长30%。闭环控制策略（如PID+速度前?。┛捎行б种乒咝灾秃螅嵩黾涌刂聘丛佣龋ㄐ柙黾友沽Υ衅骷案咚俨裳？椋?。
五、多目标优化策略与实施路径
动态性能优先设计：
针对高频纠偏场景（如冷连轧机，响应频率>20Hz），推荐采用小缸径+高压方案。如某连续墙抓斗采用d=125mm油缸，配合12MPa系统压力，实现响应时间0.014秒，纠偏精度±2°，相比大缸径方案能耗降低28%。
流量-伺服阀匹配原则：
根据目标速度反推流量需求：Q = v·A
对于d=125mm油缸，若需v=0.03m/s，则流量需求Q=30L/min。高频场景（如振动台，频率>50Hz）需配置蓄能器组（总容积≥0.5L），将流量波动控制在±3%以内。
仿真验证与冗余设计：
通过AMESim/Matlab联合仿真，建立压力-流量-位移耦合模型，预测不同缸径下的动态响应曲线。推荐预留10%-20%推力裕度，如盾构推进系统采用d=200mm油缸时，设计推力应较理论值提高15%，以应对地质突变等极端工况。
结论
轧钢产线纠偏系统液压油缸缸径设计需在推力-流量-压力-响应速度四维空间中寻求最优解。设计流程应遵循：
基于负载谱分析确定最小缸径；
通过流量-压力匹配选择伺服阀规格；
采用闭环控制补偿动态滞后；
通过仿真验证边界条件。
实际工程中，高频轻载场景（如带钢纠偏）宜采用d=80-125mm伺服油缸，而重载低速场景（如宽厚板轧机）需配置d≥150mm大缸径系统，并匹配高响应比例阀组。这种分层次设计策略可在保证精度的同时，实现能耗与维护成本的双重优化。
