CCD纠偏传感器属于光电传感器范畴
光电传感器通过光电效应将光信号转换为电信号，核心组件包括光源、光学通路及光电元件。CCD纠偏传感器基于电荷耦合器件（CCD）技术，利用光电效应将光信号转化为电荷信号，再通过电荷转移和放大输出电信号。其工作原理符合光电传感器的广义定义，因此属于光电传感器的一种，可归类为图像型或高精度型传感器。

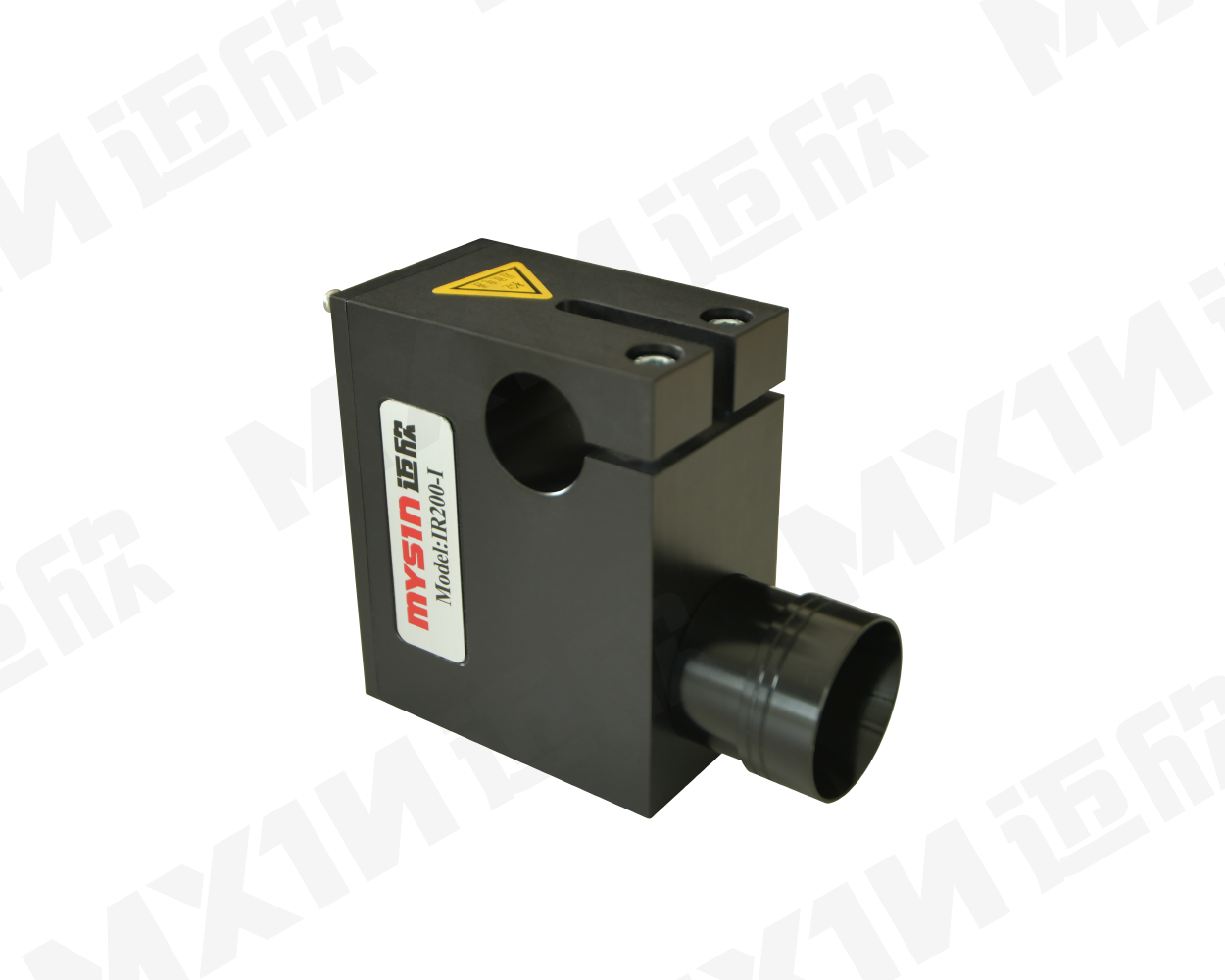

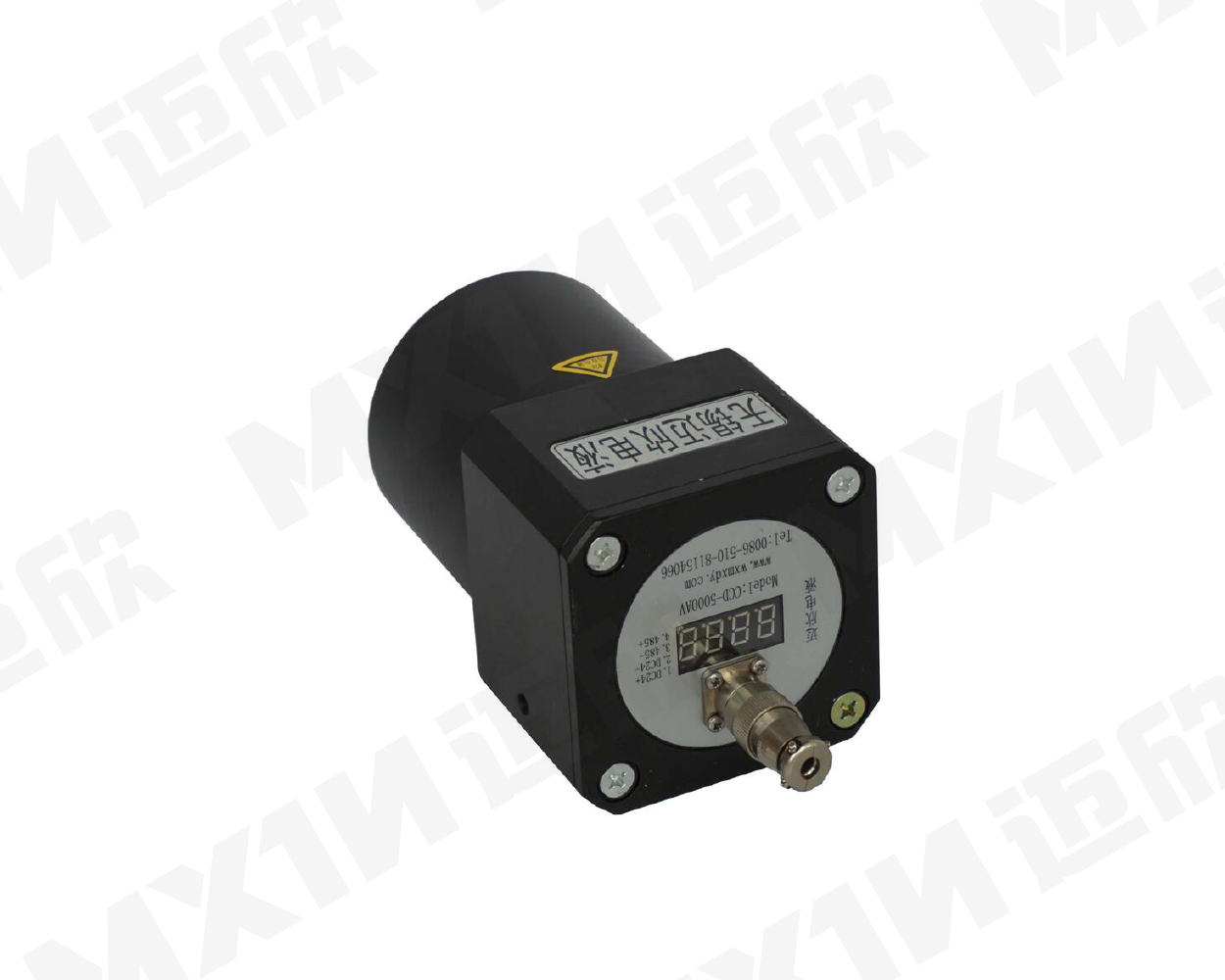

CCD纠偏传感器与一般光电传感器的主要区别
工作原理差异
一般光电传感器通过发射光束并检测反射或遮挡引起的光强变化，输出开关量或模拟量信号，典型类型包括对射式、反射式传感器。CCD纠偏传感器则通过CCD芯片采集物体图像，依托图像处理算法分析位置偏差，支持动态跟踪与可视化监控。
精度与性能表现
一般光电传感器精度通常为毫米级别，适用于对精度要求不高的场景。CCD纠偏传感器可达微米级精度，具备高速处理能力，可实时跟踪快速移动物体，满足高端制造领域需求。
结构与成本特征
一般光电传感器结构简单，由光源、接收器及基础电路构成，成本较低且易于维护。CCD纠偏传感器结构复杂，包含CCD芯片、镜头、图像处理单元及算法软件，成本较高，维护需定期清洁镜头与校准系统。
抗干扰能力对比
一般光电传感器对环境光线变化有一定适应性，但可能受强光、灰尘或透明材料干扰。CCD纠偏传感器对光线变化敏感，需遮光措施，但可通过算法优化提升抗干扰能力，适应多种材料检测需求。
应用场景区分
一般光电传感器多用于物体存在检测、位置开关、安全防护及简单纠偏等场景。CCD纠偏传感器则应用于高精度纠偏、复杂材料检测、动态跟踪及可视化系统等领域，例如半导体晶圆定位、锂电池极片对齐等高端制造环节。
